污泥低溫帶式干化機
分類：
- 產品描述
- 技術參數
-
設備優點
≤10%含水率減量80%以上
具有強大的干化減量能力，干泥含水率≤10%-50%可調，減量高達80%以上，顛覆傳統干化方式存在的干泥含水率高、減量能力弱的技瓶頸。
1:4.2除濕比兩倍行業標準
創新的四效冷凝除濕干化技術，綜合除濕性能比高達4.2kg.H2O/kw.h以上，比傳統低溫干化節能50%，是行業兩倍標準。
無臭氣排放 無需除臭
整套設備系統采用密閉式設計，無臭氣外溢，無需二次增加成本安裝昂貴的除臭系統，可直接安裝在廠區，進行污泥集中處置，冷凝水科直排，無需二次處理。
無熱損 百分百熱利用
均采用了密閉式系統設計結合熱泵熱回收技術，無熱量損失，系統工作能效更出色，區別于持續排濕散熱、持續高溫供熱的開式干化設備。
低至180kw.h/T的運行成本
創新的四效冷凝除濕干化技術，綜合除濕性能比高達4.2kg.H2O/kw.h以上，比傳統低溫干化節能50%，是行業兩倍標準。
低溫更安全 無揚塵危害
全密閉40-75℃低溫工作，無需充氮運行，干化過程氧氣含量<12%，粉塵濃度<60g/m3，顆粒溫度<70℃，無揚塵與爆炸隱患，出料溫度<50℃，無需二次冷卻，可直接儲存。

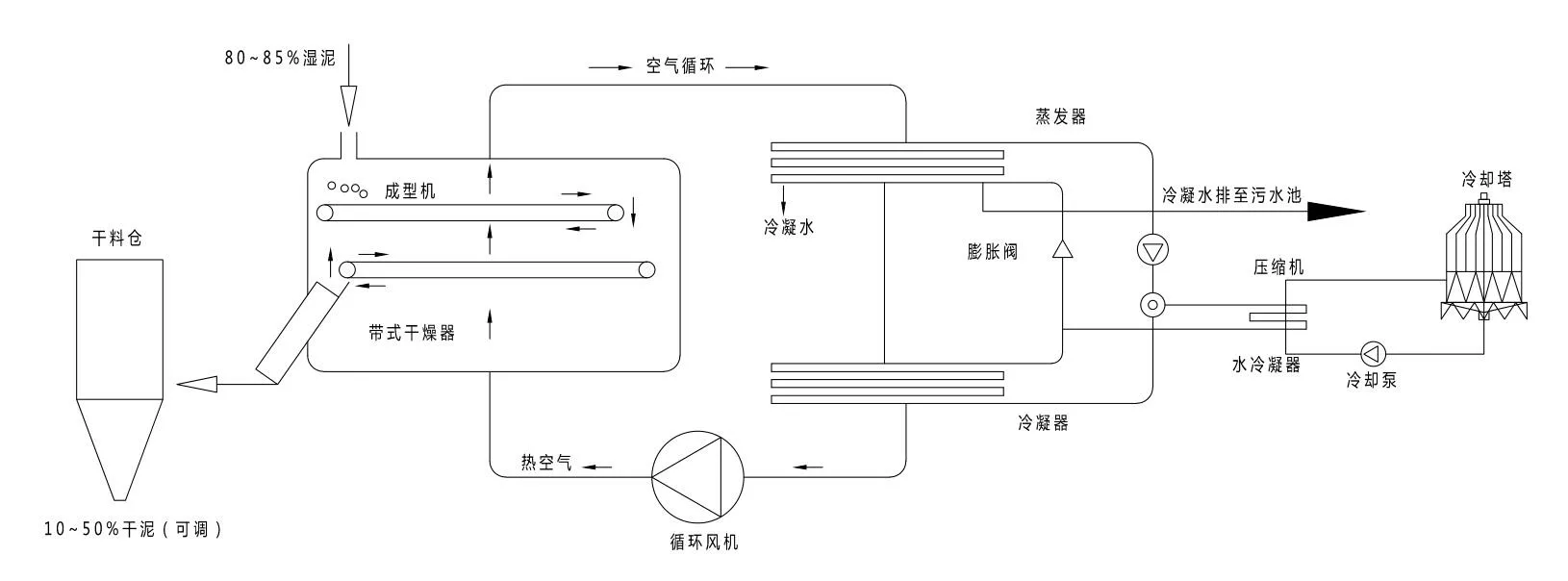

低溫干化原理
茂源能源自主創新研發的污泥低溫干化設備,是利用低溫熱泵除濕原理,采用對流熱風干燥的方式對網帶上的濕料污泥進行脫水干化減量,整套系統全密閉式設計,干燥熱風無熱損。

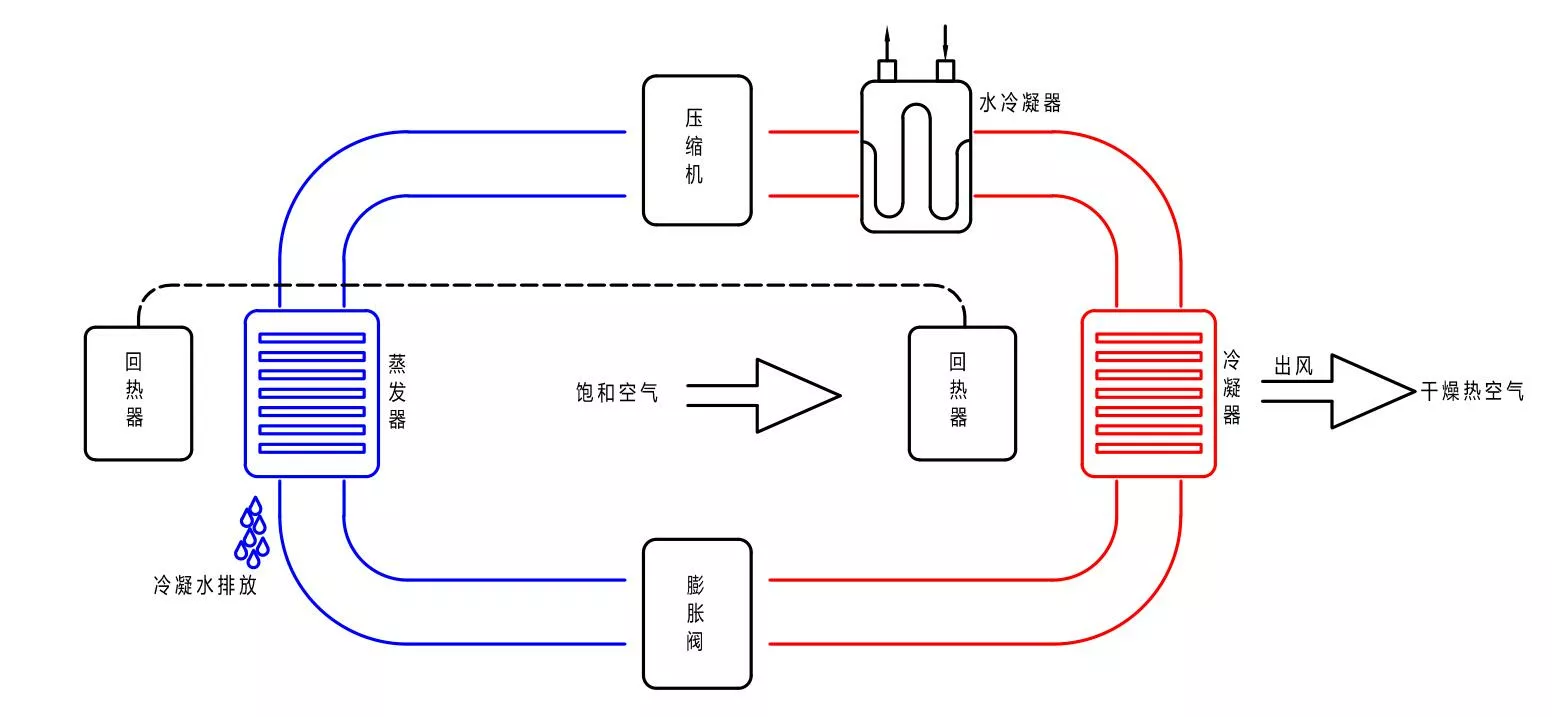

利用制冷系統將來自干燥室的濕空氣降溫脫濕,同時回收水分凝結的潛熱再次加熱干燥空氣,它是除濕(去濕干燥)與熱泵(能量回收)的結合,是干燥過程中能量的循環利用。
技術解析
應用與在利用
揚州茂源環保研發的污泥低溫干化設備,可直接將污水或含水率83%的污泥干化至含水率10%-30%干泥,減量可高達90%,有效殺菌高達90%,低能耗、無污染,廣泛應用于市政污泥和工業污泥(印染、造紙、電鍍、化工、皮革、制藥等)干化減量,10%-30%含水率的干泥后期可進行氣化、摻燒、堆肥或建材原料等無害資源化處置。
創新技術
揚州茂源環保掌握的四效冷凝除濕干化技術是當前的一種污泥干化減量技術。具有出風溫度更低,干燥能力與效率更佳,運行成本更經濟等顯著優勢,采用"四效冷凝除濕千化的設備,綜合除濕性能比(SMER高達42kgH20/kwh以上干泥含水率低至10%以下,比傳統低溫干化節能50%以上是行業標準兩倍。根據多年成功經驗與濕泥類型、含水率的不同,采用不同的成型技術,降低濕泥干燥時間,綜合能效超越行業40%。

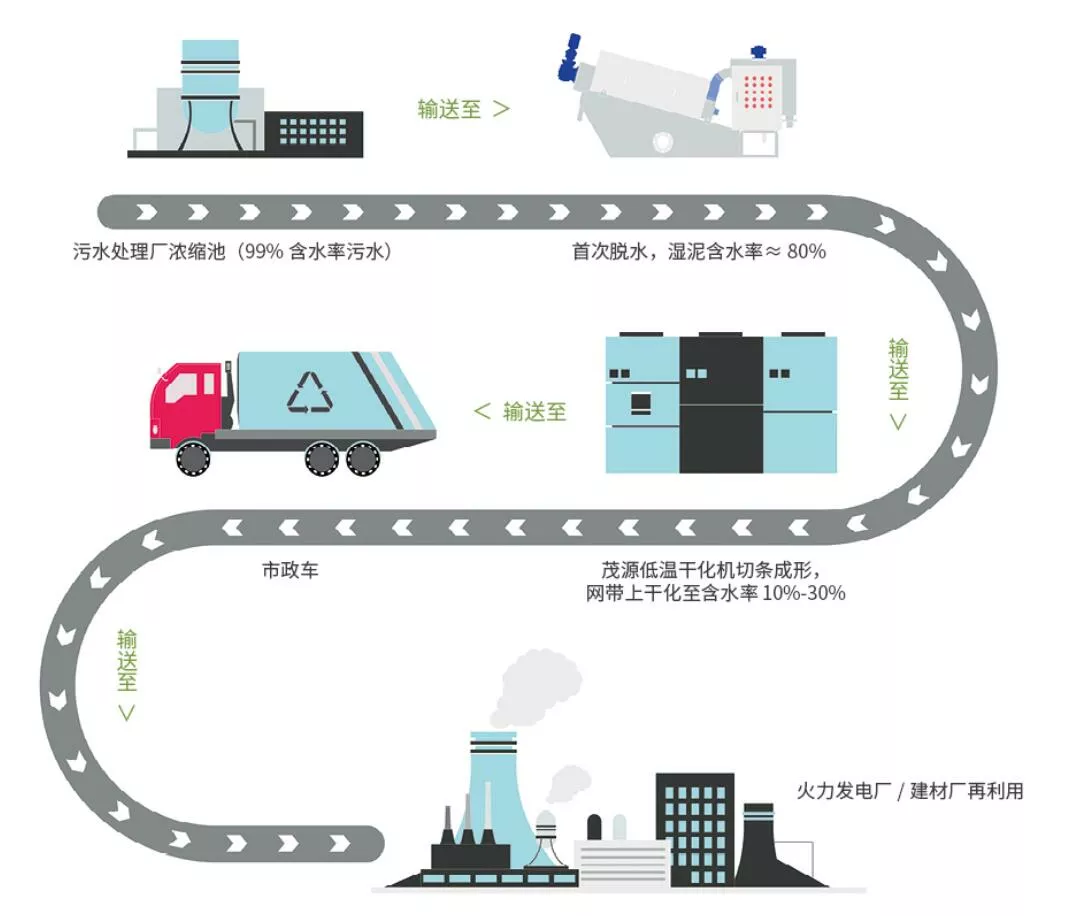

工藝流程
低溫帶式污泥干化系統優勢
帶式干化機綜合對比
項目名稱
中溫帶式干化
低溫帶式干化
污泥堆放
不銹鋼網或鏈板
不繡鋼網
熱源
燃煤，油、氣 (厭氧消化氣)
水蒸汽冷凝熱
溫度
110-150℃
40-75℃
供熱方式
蒸汽.熱風
除濕熱泵
去濕方式
開式 (排濕+冷凝)
密閉式冷凝 (無熱損)
進料成形
擠條、切條.造粒
擠條、切條、造粒
廢氣處理
需配套昂貴的除臭系統
無
干料冷卻
料溫高，冷卻后儲存
料溫低.可自接儲存
能耗
供熱 (2880K/kgH2O)+電 (0.1 kwh/ kG H2O)
電(025kwh/kg H2O)
系統配套
配套多、安裝復雜
配套少、安裝簡單、周期短
與板框壓濾機性能對比
項目名稱
板框壓濾機
低溫帶式干化
土逑成本
對廠房建設要求高,成本也高
成本低簡易廠房
占地面枳
2000 m²/100噸濕混
500 m²/100噸濕混
使用成本
約100-180元/噸
200kwh/噸
干泥含水率
50-65%
≤30%
臭氣
敞開,臭氣外溢,影響環境
全密閉零排放,不影響環境
熱值
需添加石灰等調節劑,影響熱值
干化前后熱值不變
污水
壓榨后污水排放,有二次污染
只產生冷凝水,無污染
與其它傳統干化機綜合對比
項目名稱
轉筒式 (余熱)
轉盤式 (立式、臥式)
薄層蒸發器+帶式干燥
槳葉式
低溫帶式干化
千化溫度
200-300℃
>150℃
>150℃
>150℃
40-75℃
干化方式
熱對流 (直接)
熱傳導 (直接)
熱傳導 (直接)
熱傳導 (直接)
熱風循環
供熱方式
熱風、煙氣
蒸汽、導熱油
蒸汽
蒸汽、導熱油
熱泵
粉塵含量
嚴重
高
高
較高
無
安全性
填充度高,運行溫度高
運行溫度高,需充氮氣
運行溫度高
運行溫度高
低溫安全
廢氣處理
需配套昂貴的除臭系統
需配套昂貴的除臭系統
需配套昂貴的除臭系統
需配套昂貴的除臭系統
無
機械沿播
大
大
大
大
無
熱耗K/kg水
3400
2800
2300
2800
無
電耗Kwh/kg水
0.7
0.5
0.53
0.4
0.25
干泥處置再利用對比
項目名稱
高溫熱水解+厭氧消化+板框壓濾
熱干化
低溫碳化
板框壓濾+石灰+熱干化
低溫除濕干化
干泥含水
60%
20-40%
20%
40%
10-50%可調
處置方式
填埋、堆肥
焚燒+摻燒
焚燒
水泥窯
所有方式
能源
厭氧氣+電
燃油、燃氣+燃煤
燃油、燃氣+燃煤
電+藥劑+石灰
電
占地面積
大
小
小
大
小
操作性
需團隊
安全性差
一般
一般
簡單
除臭
一般
需安裝除臭
需安裝除臭
需安裝除臭
無需除臭
適用性
有機份較高
適用
有機份較a
適用
適用
能耗
一般
高
一般
高
低
-
型號
RB750FL
RB1350FL
RB3000FL
RB6000FL
RB9000FL
RB10800FL
RB16200FL
標準去水量·Kg/24h
750
1350
3000
6000
9000
10800
13500
去水量·kg/h
31.3
56.3
125
250
375
450
563
運行功率·kW
10
18
35
67
99
118
174
模塊數
1臺
1臺
1
2
3
2
3
冷卻方式
風冷FL
冷卻水流量·m³/h
//
//
//
//
//
//
9
△t=15℃
外形尺寸mm
2625*1277*1850
3470*1277*2320
4100*2140*2240
6800*2140*2240
9500*2140*2240
8050*3060*2750
10.25*3.06*2.75
結構形式
整裝
整裝
整裝/組裝
組裝
組裝
組裝
組裝
重量（噸）
1.6
2
3.2
5.8
8
9.1
12.3
制冷劑
R134a
電源
(220V\380V\440V)/3H/50Hz(60Hz)
干燥溫度
48 - 56℃(回風)/6S ~ 80℃（送風）
控制系統
觸摸屏+PLC可編程控制器
濕泥適用范圍
含水率（40%-82%)(不同含水率適應性不同）
干料含水
變頻調節.含水率（10%-60%)(進泥含水率不同干料含水率調整范圍不同）
成型方式
切條、擠條(不同含水率，泥性應適合選用）
型號
RB21600FL
RB27000FL
RB32400FL
RB37800SL
RB43200SL
RB48600SL
RB54000SL
標準去水量·Kg/24h
21600
27000
32400
33600
43200
43200
54000
去水量·kg/h
900
1125
1350
1575
1800
2025
2250
運行功率·kW
230
286
343
355
405
455
505
模塊數
4
5
6
7
8
9
10
冷卻方式
風冷
水冷
冷卻水流量·m³/h
//
//
//
30m³/h
34m³/h
38m³/h
42.5m³/h
△t=15℃
外形尺寸mm
14550*3060*2750
17800*3060*2750
21050*3060*2750
24150*3110*3200
27400*3110*3200
30650*3110*3200
33900*3110*3200
結構形式
組裝
組裝
組裝
組裝
組裝
組裝
組裝
重量（噸）
15.5
17.7
21.9
25.1
28.3
31.5
34.7
制冷劑
R134a
電源
(220V\380V\440V)/3H/50Hz(60Hz)
干燥溫度
48 - 56℃(回風)/6S ~ 80℃（送風）
控制系統
觸摸屏+PLC可編程控制器
濕泥適用范圍
含水率（40%-82%)(不同含水率適應性不同）
干料含水
變頻調節.含水率（10%-60%)(進泥含水率不同干料含水率調整范圍不同）
成型方式
切條、擠條(不同含水率，泥性應適合選用）
